Till skillnad från kopparförlust, järnförlusten avtransformatorhar inget att göra med faktorer som lindning och strömstorlek, som namnet antyder är järnförlusten relaterad till järn som genereras av järnkärnan. Transformatorns järnförlust kallas även "no-load loss", eftersom den existerar i transformatorns full- och nolllasttillstånd, och är en fast förlust av transformatorn. I belastningen kommer emellertid effektförlusten att minska med minskningen av den elektriska fältstyrkan.
Transformatorns järnförlust kan delas in i hysteresförlust och virvelströmsförlust.
Förlust av hysteres
Transformatorns arbetsprincip är baserad på principen om elektromagnetisk induktion för att uppnå stig- och fallspännings- och strömförändringar, och det magnetiska flödet i transformatorn flyter på järnkärnan, järnkärnan har ett magnetiskt motstånd mot det magnetiska flödet , precis som ledaren har ett motstånd mot strömmen, kommer den också att generera värme, en sådan förlust kallas "hysteresförlust".
Eddy Aktuell förlust

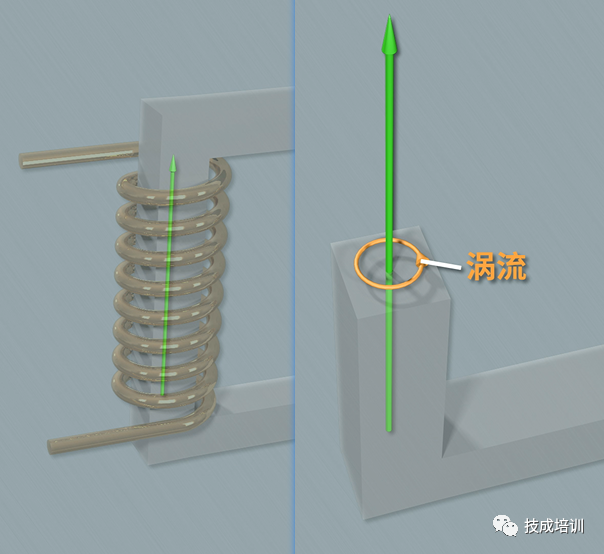

När transformatorns primärlindning aktiveras flyter det magnetiska flödet som genereras av spolen i kärnan, eftersom själva kärnan också är en ledare, i planet vinkelrätt mot den magnetiska kraftlinjen kommer induktionspotential, denna potential bildar en sluten slinga på kärnans tvärsnitt och genererar ström, som en virvel, så det kallas "virvel". Förlusten som orsakas av denna virvelström kallas "virvelströmsförlust". Det är också för att järnkärnan skapar virvelströmmar som den görs till en tunn bit, för ju tunnare motstånd desto lägre ström.
Påverkande faktor
1.Driftspänning och frekvens: Järnförlust är relaterad till transformatorns driftspänning och frekvens, eftersom dessa faktorer påverkar magnetfältets styrka och hysteres i järnkärnan.
2. Kärnmaterial: Kärnmaterialets hysteresegenskaper kommer att påverka storleken på järnförlusten. Om kärnmaterialet inte väljs väl kommer hysteresförlusten att öka.
3.Tillverkningsprocessen: Tillverkningsprocessen av transformatorn har också en viss inverkan på järnförlusten. Till exempel kommer lamineringsmetoden för järnkärnan, isoleringsbehandling etc. att påverka storleken på järnförlusten.
Formelläge
1. järnförlust(enhet:kVA)=I² × (Rm + Ra), I är transformatorns märkström, Rm är hysteresförlusten för järnkärnan och Ra är motståndsförlusten för järnkärnan.
2. järnförlust(enhet:kVA)=Kf × (Bm)^2 × f, Kf är en konstant, Bm är flödestätheten och f är transformatorns arbetsfrekvens.
Reduktionsmetod
1. Välj kärnmaterial av hög kvalitet: Välj kärnmaterial med liten hysteresförlust, vilket kan minska järnförlusten i transformatorn.
2.Optimera tillverkningsprocessen: minska järnförlusten genom att förbättra lamineringsmetoden för järnkärnan, isoleringsbehandling och andra tillverkningsprocesser.
3.Rimlig design: I transformatorns designstadium, genom att optimera den strukturella designen och parametervalet, minska järnförlusten.
